ZCQ自吸式磁力泵

ZCQ型自吸式磁力泵（以下简称自吸泵）是根据众用户的要求，在CQ型磁力泵的基础上吸取国外新技术，并经过本厂工程技术人员反复研究试验而成功的新产品，其性能达到国外同类产品九十年代先进水平。该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石器等材料制造，即有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水、自吸高度4米。

主要特点

ZCQ型磁力自吸泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。因此，它是有广泛的用途，我们真诚地向用户推荐这种产品。

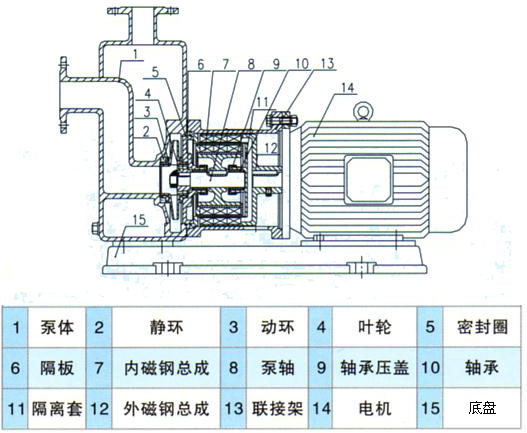

结构简图

性能参数表

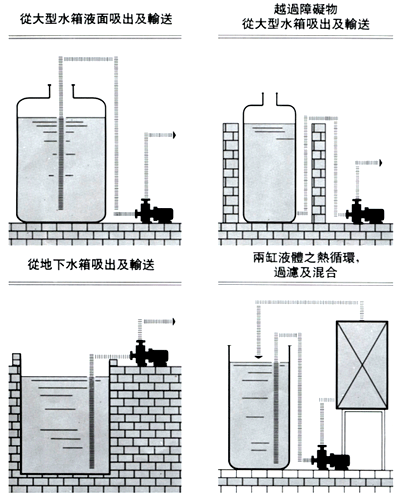

安装方式

安装和使用

1、开箱后检查泵铭牌，校对自吸泵产品主要参数是否与使用要求相符。

2、自吸泵应水平安装，泵体不得承受管路重量。

3、泵与管路应保持良好的密封。

4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象，各紧固体要牢固。

5、拧开泵上方的加水螺栓，加入储液水少于泵体容积的三分这二，旋紧螺栓。

6、接上电源试转一下，从电机端看，运转是否与泵转向标记一致。

7、泵停止工作前，先关闭排出阀门，再关闭电源，后关闭吸入管阀门。

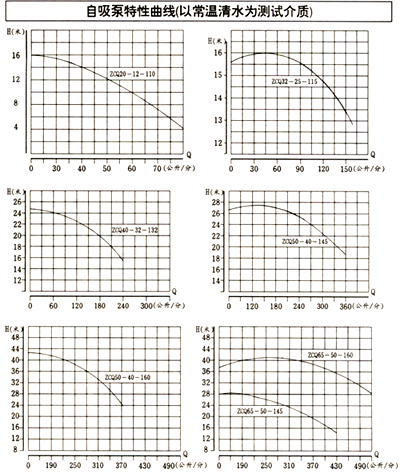

性能曲线图

使用注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以禁止空动转，同时避免在工作中途停电后再启动时所造成时空载运转。

2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内（详见附表）.金属泵的使用温度＜100℃,被输送的介质比重≤1.3；介质比重＜1.3时,将影响技术性能。

5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。

6、自吸泵运行500小时后，应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5-1mm,叶轮轴向窜动0.5～2mm时,应更换轴承和轴向动环。

故障原因及解决方法
