CWB型磁力旋涡泵

CWB驱动磁力旋涡泵产品概述

CWB型磁力驱动旋涡泵（简称磁力旋涡泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点，其性能达到国外同类产品的先进水平。 磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

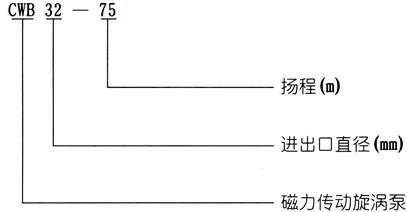

CWB驱动磁力旋涡泵型号意义

CWB驱动磁力旋涡泵产品用途

CWB型磁力驱动旋涡泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。

CWB驱动磁力旋涡泵主要特点

1、高扬程、小流量，比转数一般小于40；
2、结构简单、体积小、重量轻；
3、具有自润滑回路，提高滑动轴承使用寿命；
4、增设冷却回路，及时带走磁涡流热；
5、采用悬臂叶片，减小叶轮径向力；
6、随输送介质黏度增加，泵的效率急剧下降，因而介质黏度应不大于5×10-6M3/S。

5CWB驱动磁力旋涡泵结构图

	1	进出口接管	8	止推环
	2	泵壳	9	隔离套
	3	密封垫	10	内磁组件
	4	泵盖组件	11	外磁组件
	5	叶轮	12	联接架
	6	轴承	13	底板
	7	轴	14	电机

CWB驱动磁力旋涡泵技术参数

7CWB驱动磁力旋涡泵安装尺寸图
