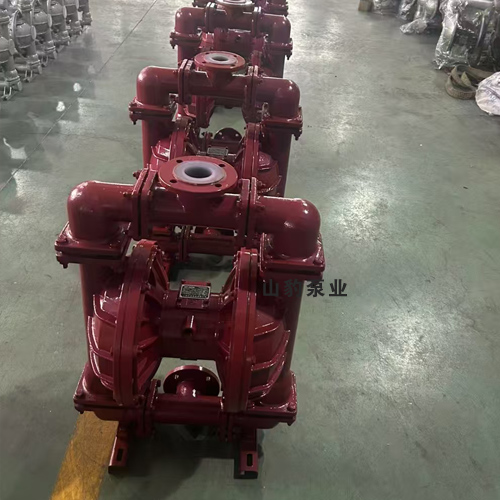

气动隔膜泵是一种新型输送机械，采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。龙洋泵阀不锈钢气动隔膜泵材质有304不锈钢、316不锈钢、316L不锈钢，分别适用于不锈钢浓度的腐蚀液体。不锈钢气动隔膜泵隔膜片采用耐腐蚀性F46隔膜隔膜片加上山道橡胶，球和球座采用四氟球和四氟球座。
广泛运用在陶瓷、化工、环保、油田、制药、食品、冶金、造纸、电力、印染等领域。

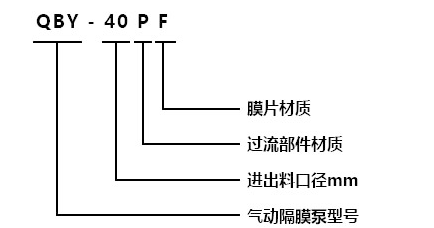

| 铸铁 | 铝合金 | 工程塑料PP | 氟塑料PVDF | 304不锈钢 | 316不锈钢 | 316L不锈钢 |
|---|---|---|---|---|---|---|
| Q | L | S | F | P | R | RL |
| 丁腈橡胶 | 山道橡胶 | PTFE/F4 | F46 | 氟橡胶 |
|---|---|---|---|---|
| D | A | T | F | E |
| 型号 | 流量 m³/h | 扬程 m | 出口压力 kgf/cm² | 吸程 m | 允许能过 颗粒直径 mm | 供气压力 kbf/cm² | 供气 消耗量 m³/min |
|---|---|---|---|---|---|---|---|
| QBY-10/15 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.3 |
| QBY-20 | 0～2 | 0～50 | 6 | 5 | 1 | 7 | 0.3 |
| QBY-25 | 0～2.4 | 0～70 | 6 | 7 | 2.5 | 7 | 0.6 |
| QBY-40 | 0～8 | 0～70 | 6 | 7 | 4.5 | 7 | 0.6 |
| QBY-50 | 0～16 | 0～70 | 6 | 7 | 8 | 7 | 1.7 |
| QBY-65 | 0～18 | 0～70 | 6 | 7 | 8 | 7 | 1.7 |
| QBY-80 | 0～24 | 0～70 | 6 | 7 | 10 | 7 | 3 |
| QBY-100 | 0～35 | 0～70 | 6 | 7 | 10 | 7 | 3 |

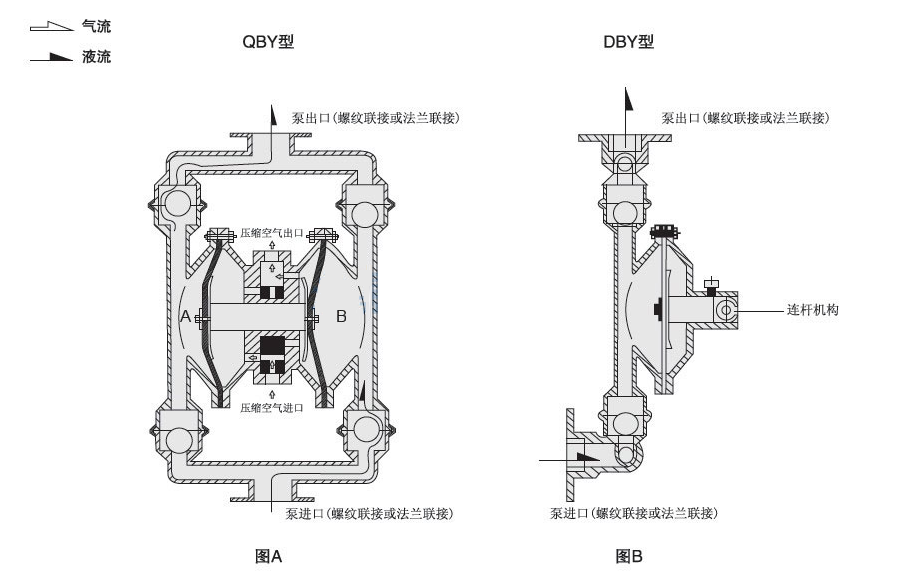

气动隔膜泵有两个对称的工作腔，各装有一块弹性隔膜，连杆轴将两块隔膜联接，当压缩空气由进气接头经配气阀进入A工作腔推动隔膜，该腔进口球阀关闭，出口球阀打开，液体排出，于此同时，B腔隔膜由连杆轴驱动背面气体排入大气，出口球阀关闭，进口球阀打开，液体被吸入（见图A）。当行程到达终点，配气阀将气体导入B工作时，情况同前述相反，B腔排出液体，A腔吸入液体。如此反复，泵不断吸入排出液体。
1、隔膜泵振动极其轻微，一般情况可不装底脚螺栓。
2、如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。
3、在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。
4、更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。
